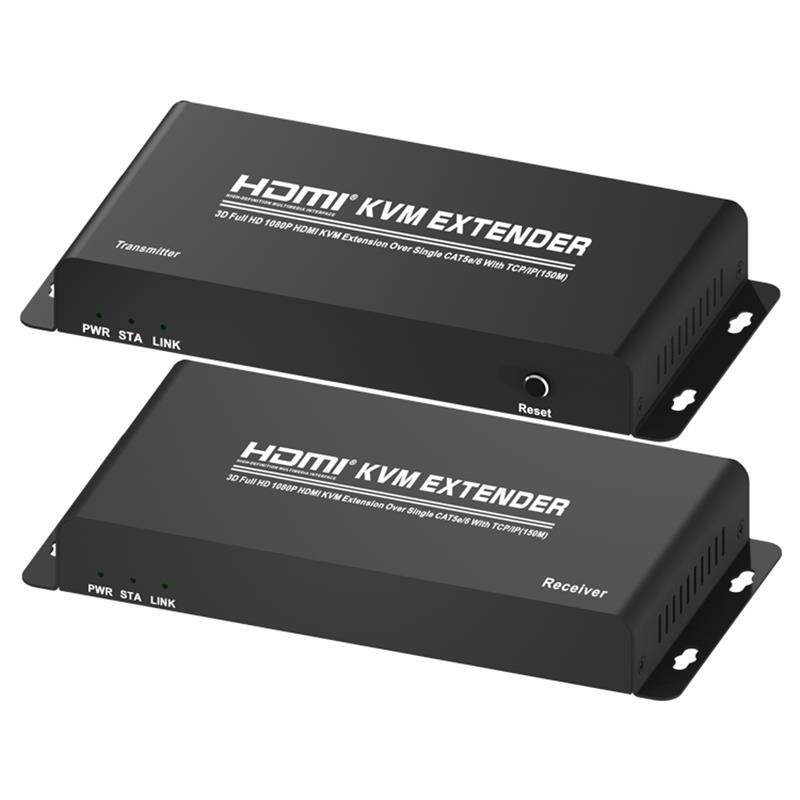

1.0 Введение

расширение HDMI KVM основано на стандартах TCP / IP.Она доставляет до 150 метров с помощью кабеля CAT5e / 6 из источников HDMI или DVI - D на монитор высокой очистки.

В то же время очень удобно передавать звуковые источники HDMI с помощью точечных и многоточечных соединений.

функция 2.0

сигнал   передача   : Категория 5 / 6 (рекомендуется)   кабель   вверх   доходить   150 шт   метр   напротив   принадлежать   интерфейс HDMI   кабель   Да   связанный; связанный   между   Техас   и   прием   расширитель.

Поддержка HDMI 1.3 / HDCP1.1 & Статья 1.2;

Поддержка выходного разрешения: 480i / p, 576p, 720 p, 1080i / p;

схема точек поддержки, многоэлементные модели и каскады   способ соединения;

5.802.3 Ethernet Standards;

Поддержка инфракрасного контроля, пропуск   дистанционное управление;

проектирование чистого оборудования, т.е.

Поддержка инфракрасного дистанционного управления 20 - 60 кГц, NEC;

Поддержка дистанционного управления с помощью клавиатуры.

3.0 содержимое упаковки

при первом запуске расширителя проверьте, содержит ли он следующие элементы:

ретранслятор HDMI - 1

приемник расширения HDMI 1 шт

1 ик - передатчик

инфракрасный приемник 1 шт

5V адаптер постоянного тока - 2 шт

корень линии USB 1

Руководство по эксплуатации

4.0 нормы

версия HDMI...

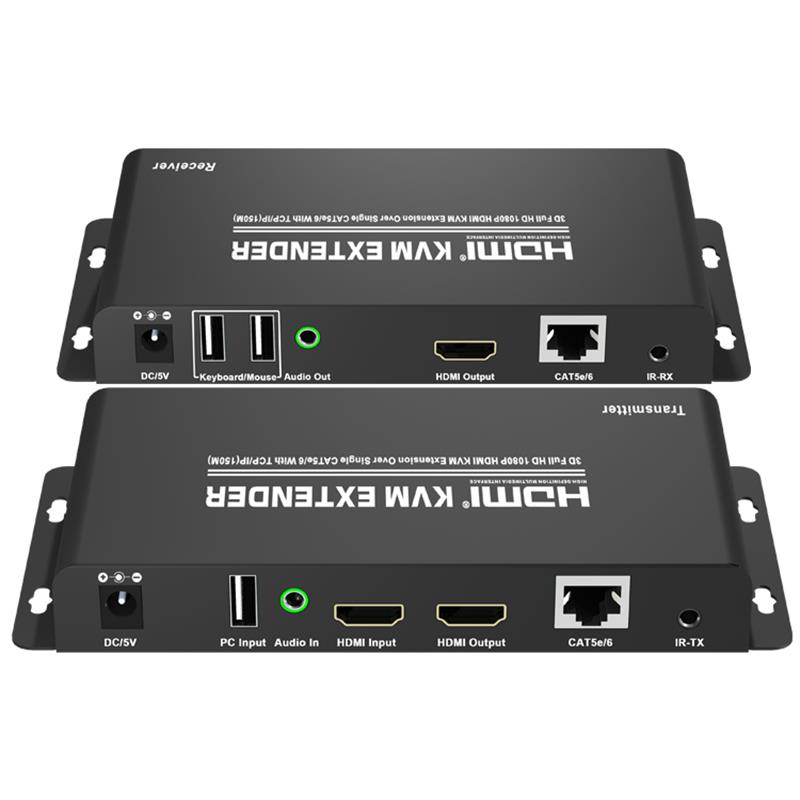

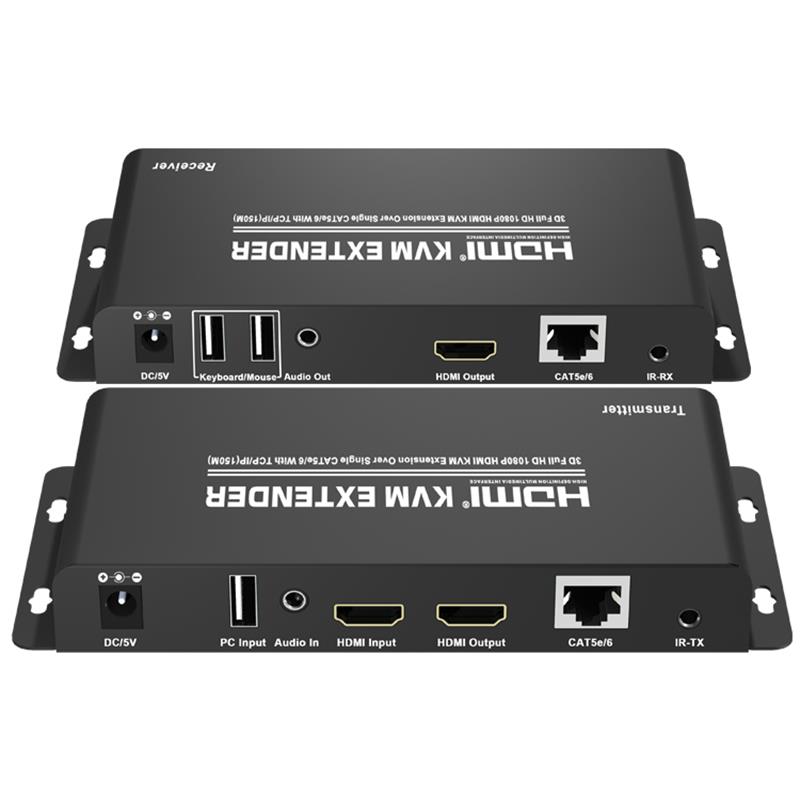

порт ввода передатчика - HDMIx1 (AF), USB (BF) x1

порт вывода передатчика - HDMIx1 (AF), RJ45x1, инфракрасный TX31

порт ввода приёмника - - - - - - - - RJ45x1, IR RXX1

порт вывода приемника - - - - HDMIx1 (AF), USB (AF) x2

ширина полосы частот - - -

разрешение на ввоз / вывоз: 480i / p, 576p, 720p, 1080i / p

аудио - - - - - - Частота дискретизации: 32kHz, 44. 1kHz, 48kHz

инфракрасный дистанционный пульт

- 8kv (разряд в газовом зазоре)

                                                                                  ±4 кв (контактный разряд)

рабочая температура: 0℃ ~ 40℃ / 32 ~ 104

температура хранения ------------ 20°C ~ 60°C / - 4°F ~ 140°F

относительная влажность: 20 ~ 90% RH (не конденсация)

размер (mm) - - - 170 35сложение 120; 81.5x22
