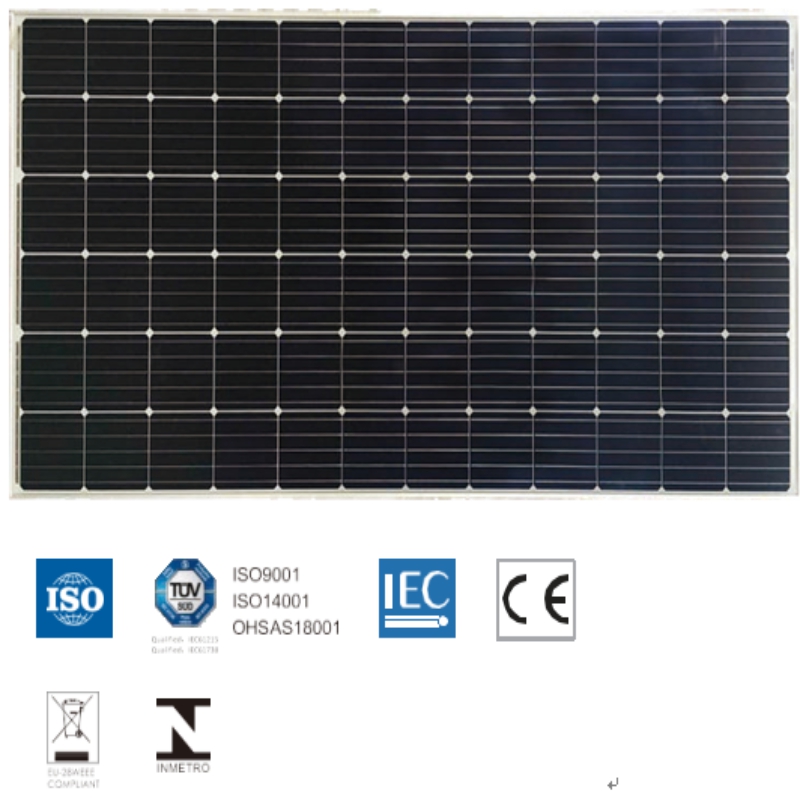

72 клетки   МОНОКРИСТАЛЛИЧЕСКИЙ МОДУЛЬ

ДИАПАЗОН ВЫХОДА МОЩНОСТИ НА 360-380 Вт

1500 VDC МАКСИМАЛЬНАЯ СИСТЕМА VALTAGE

МАКСИМАЛЬНАЯ ЭФФЕКТИВНОСТЬ 19,6%

ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ (STC)

Номер модели                                         SYM72-6-360M               SYM72-6-365M               SYM72-6-370M             SYM72-6-375M             SYM72-6-380M

Номинальная мощность в ваттах-Pmax (Вт)           360                               365                                 370                                 375                               380

Напряжение разомкнутой цепи Voc (V)                   47,3                               47,7                             48,15                                 48,6                               48,95

Ток короткого замыкания-Isc (A)                     9,80                             9,85                                 9,90                               9,95                                 10,00

Максимальное напряжение питания-Vmpp (В)           38,95                             39,25                             39,6                             39,95                               40,25

Максимальная сила тока-имп (А)           9,25                             9,3                               9,35                               9,40                                   9,45

Эффективность модуля (%)                             18,6                                 18,8                                 19,1                               19,3                               19,6

STC: освещенность 1000 Вт / м², температура ячейки 25 ° C, воздушная масса AM1,5 в соответствии с EN 60904-3.

ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ (NMCT)

Номер модели                                           SYM72-6-360M               SYM72-6-365M               SYM72-6-370M         SYM72-6-375M           SYM72-6-380M

Максимальная мощность-Pmax (Вт)                     269,3                             272,8                           276,8                       280,7                               284,3

Напряжение разомкнутой цепи Voc (V)                   43,5                               43,90                         44,30                         44,70                             45,00

Ток короткого замыкания-Isc (A)                     8,04                                 8,08                               8,12                             8,16                               8,20

максимальная   Напряжение питания-Vmpp   (В)           35,70                               36,00                           36,30                         36,60                             36,90

Максимальная сила тока-имп (А)           7,55                                   7,59                                 7,63                         7,67                             7,71

NMOT: мощность излучения 800 Вт / м², температура окружающей среды 20 ° C, скорость ветра 1 м / с.

МЕХАНИЧЕСКИЕ ДАННЫЕ

Солнечные батареи                                                             монокристаллический   156,75 × 156,75 мм, 5BB

Конфигурация ячейки                                                 72 ячейки (6 × 12)

Размеры модуля                                               1956 × 992 × 40 мм

Вес                                                                 22 кг

вышележащим                                                           3,2 мм, высокая пропускная способность, с низким содержанием железа, закаленное стекло ARC

подложка                                                             Белый лист

Рамка                                                                 Анодированный алюминиевый сплав тип 6063T5, цвет серебристый

J-Box                                                                   В горшке, IP67, 1500 В пост. Тока, 3 байпасных диода Шоттки

Кабели                                                                 4,0 мм² (12 AWG), длина 1200 мм

соединитель                                                           IP67, PV-SY02

ТЕМПЕРАТУРА & M AXIMUM РЕЙТИНГИ

Номинальная рабочая температура ячейки (NOCT)                                             45 ° С ± 2 ° С

Температурный коэффициент Voc                                                                   -0,29% / ° С

Температурный коэффициент Isc                                                                     0,05% / ° С

Температурный коэффициент Pmax                                                               -0,39% / ° С

Рабочая температура                                                                         -40 ~ + 85 ° C

Максимальное напряжение системы                                                                         1500 В постоянного тока

Максимальный рейтинг предохранителей серии                                                                           20

Ограничение обратного тока                                                                         20

ПОЛУЧЕНИЕ КОНФИГУРАЦИИ

                                                          40ft                                 20ft

Количество модулей в контейнере                                 648                                 270

Количество модулей на поддоне                                         27                                   27

Количество поддонов в контейнере                                   24                                   10

Размеры упаковочной коробки (ДхШхВ) в мм                   1980 * 1130 * 1130             1980 * 1130 * 1130

Вес брутто коробки [кг                                                   640                                     640

ВНИМАНИЕ: ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ И УСТАНОВКЕ, ПРЕЖДЕ ЧЕМ ИСПОЛЬЗОВАТЬ ПРОДУКТ.
