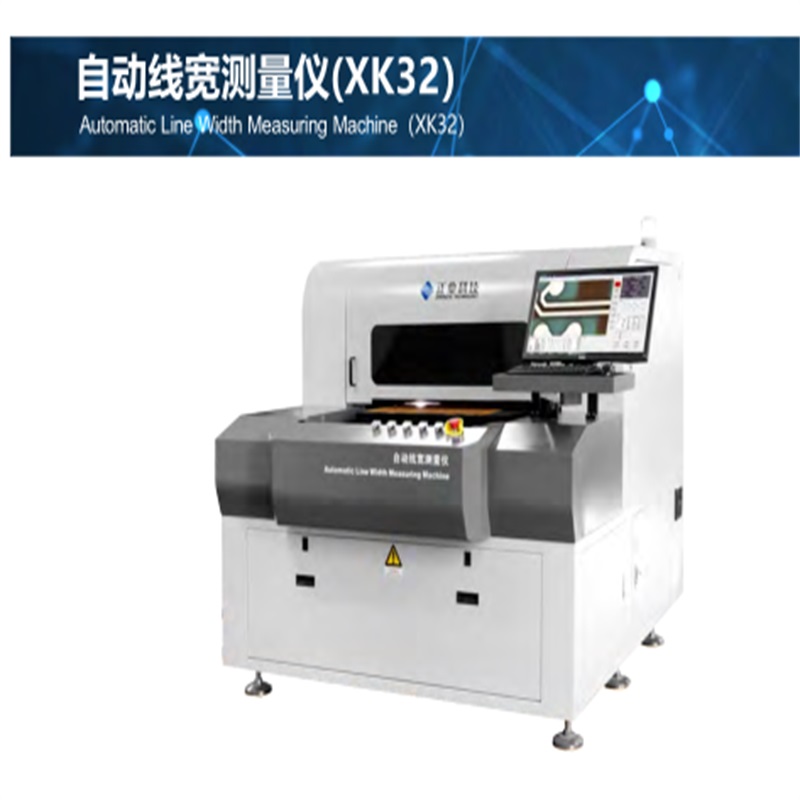

печатная плата   Автоматическая линия измерения ширины линии (XK32)

ИСПОЛЬЗОВАНИЕ

Автоматический измеритель ширины линии XK32 подходит для определения ширины верхнего и нижнего полотна внутреннего и наружного слоев печатной платы после травления (до зеленого масла), а также расстояния между линиями травления и медными линиями. расстояние от отверстия до края, диаметр глухого отверстия круглого отверстия и т.д .; и подходит для измерения ширины линии микросхем и ЖК-дисплеев.

ХАРАКТЕРИСТИКИ

    Функция статистики данных: EXCEL функции архивирования данных и статистики; данные автоматически экспортируются;

    Статистика SPC: возможность статистического анализа SPC;

    Самостоятельно разработанное программное обеспечение для измерения ширины провода, поддерживает стыковку базы данных MES: поддерживает стыковку базы данных SQL и осуществляет заводскую информатизацию.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                                                                         XK32

параметры                     измерение                                                   1810 × 2070 × 1700мм

Оборудование                       Емкость оборудования                         Измерение (ширина линии / межстрочный интервал / ширина верхнего и нижнего

Вместимость                         Проект измерения                         линии / круглый диаметр / ширина линии Goldfinger / прокладки / SMT-PAD / и т. д.)

                                                                                          в поле зрения камеры после проявления и травления внутреннего и наружного

                                                                                          слой печатной платы.

                                    Диапазон измерения                       720 мм × 700 мм (диапазон измерения платформы можно настроить)

                                    Платформа (Ш × Д)

                                    Поверхность стола                                   Адсорбционная платформа + Краевое позиционирование

                                    Диапазон толщины плиты                                     0.036mm-6мм

                                    Диапазон измерения                                           10мкм-3100μm

                                    ширины линии

                                    Точность линии                             1x = ± 3 мкм; 2x = ± 2 мкм; 3x = ± 1 мкм; 4x = ± 1 мкм; 4.5x = ± 1мкм

                                    Измерение ширины

Система визуализации           камера                                                   5 миллионов гигабитных цветных CCD

                                  Разрешение CCD                                               2560 × 1920pixel

                                    объектив                                             0,7x ~ 4,5x непрерывное автоматическое удвоение объектива

                                  Разное увеличение                     1.0x-2.3μm / пиксель; 2.0x-1,5 мкм / пиксель;

                                    /Разрешение изображения                           3.0x-0.9μm / пиксел, 4.0x-0.7 мкм / пиксель;   4.5x-0.5 мкм / пиксель

  Измерение повторяемости                                           ± 2 пикселя

Окно измерений                               Минимальное увеличение

Поле зрения                                             0.7x = X3.50mm-Y2.65mm

                                                            Максимальное увеличение

                                                            = 4,5 · X0.75mm-Y0.55mm

                                                              (Просмотр диапазона отклонений: ± 5%)

    Источник света                                       Кольцевой светодиод (яркость можно постоянно регулировать)

                                                          Отдельный двойной кольцевой источник света сверху и снизу

    Навигационное поле зрения                                 X1.2mm-Y0.8mm

    Навигация и

    Камера позиционирования                           Оснащен ПЗС-навигацией, которая удобна и быстра

    найдите цель измерения.

                                    Автофокус                                                       Программный автофокус

Режим работы           Режим обучения                           Из первой статьи вы узнаете, как модель программирования, управляющая измерением

                                                                                  автоматически.

                                    Режим импорта данных CAM               Поддержка Genesis 2000 экспорта данных формата GBR-RX274 и использования формата GBR для

                                                                                  импортировать данные в   Программное обеспечение, запрограммируйте первую статью через слои данных и работайте

                                                                                    измерение.

                                    Измерительная кромка                         Метод поиска имеет ручную и автоматическую функцию поиска края.

                                    Скорость измерения                                                 3S / точка

Вывод данных                 Экспорт данных                                 Экспорт данных EXCEL автоматически   и сохраните его по указанному пути.

                                    Функция статистики

                                    Совместное использование базы данных                       Имеет общий доступ к базе данных SQL и может стыковаться с информационным терминалом MES.

  Установка окружающей среды             Нет контакта с кислотой, основанием,   едкий газ или жидкость.

    Требования                               Примечание. Ущерб от агрессивной среды не входит в объем гарантии.
