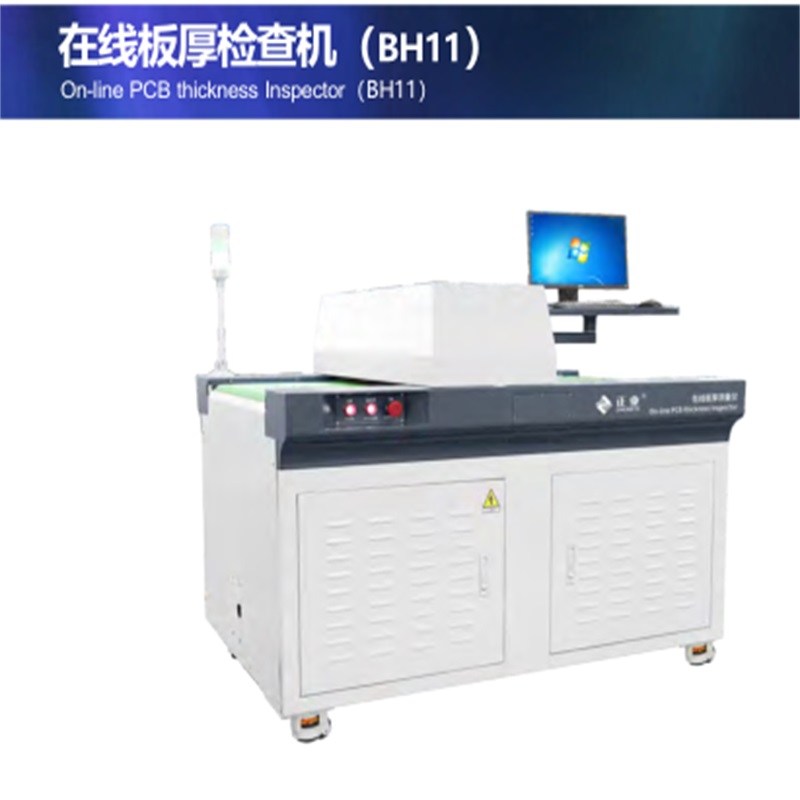

Инспектор толщины печатных плат (BH11)

ИСПОЛЬЗОВАНИЕ

Онлайновая машина для проверки толщины плит применяется в печатных платах / печатных платах, в автомобильной, машиностроительной и других отраслях промышленности. Он принимает бесконтактное лазерное измерение. Он может точно измерить толщину печатной платы, пластиков и пленок.

ХАРАКТЕРИСТИКИ

1. Высокое качество: обнаружение в режиме онлайн может снизить выход бракованной продукции, а бесконтактное лазерное измерение применяется без разрушительного воздействия;

2. Высокая эффективность: эффективность измерения составляет 6-8 с / ПК;

3. Точные данные: точность теста достигает ± 5 мкм;

4. Толщина тестовой пластины: 0-12 мм, широкий диапазон толщины применяемой пластины;

5. Подгонянная машина измерения толщины контакта для зеленого масла PCB

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                                       ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип измерения                                                   Бесконтактное измерение

Контрольная точка                                                     1. Самостоятельный выбор

                                                                      2. Программное обеспечение для определения, в среднем 5 контрольных точек или 9 контрольных точек.

Диапазон измерения толщины плиты                               0-12mm

Точность теста                                               ± 5 мкм (стандартная часть)

                                                                      0-20 мкм (по сравнению с микрометром, степень коробления печатной платы < 0,8мм)

Диапазон размеров тестовой пластины                                       250мм × 250мм-650мм × 620мм

Эффективность теста                                                                 6-8S / шт

Точность позиционирования контрольной точки                                         ± 3 мм

Модель датчика                                                         ЛК-кориолис (кейенс)

Разрешение датчика                                                             0.025μm

Датчик лазерного диаметра                                             Φ 50 мкм (лазер)

Скорость платформы                                                         6 м / мин, 12 м / мин

Статистика данных                                                                     да

Функция сбора пластин                                                 Необязательный

Рабочая температура окружающей среды                                   22 ± 3 ° С

Требования к питанию                                                 AC220V 50 Гц

Подача воздуха                                                                 0.6-0.8Mpa

Мощность                                                                               2кВт

Вес                                                                           500кг

Внешний вид Размер (Д × Ш × В)                 1536 × 1245 × 1420 мм (платформа 900 мм)
