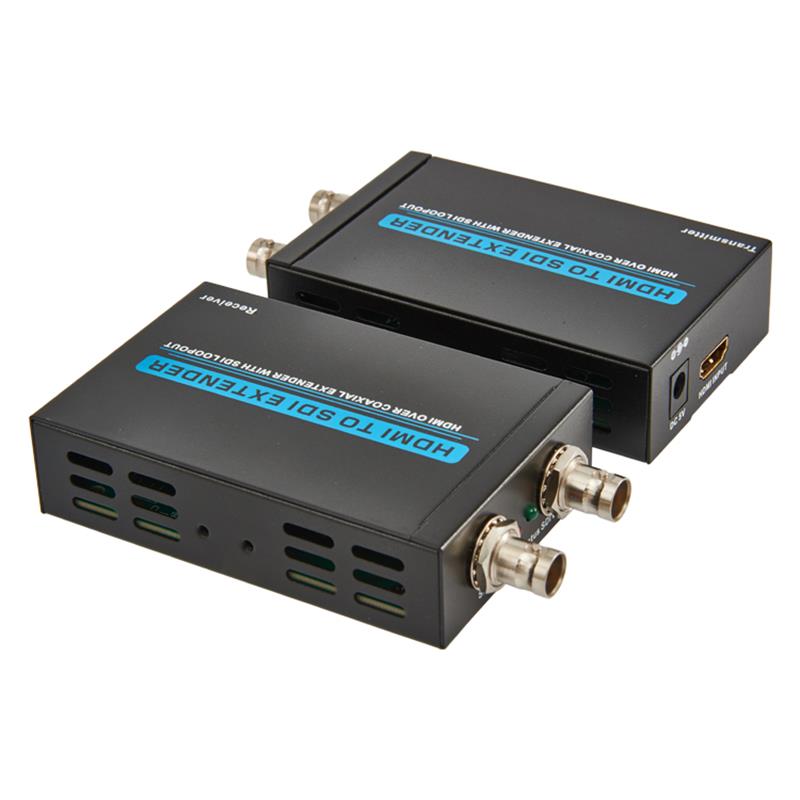

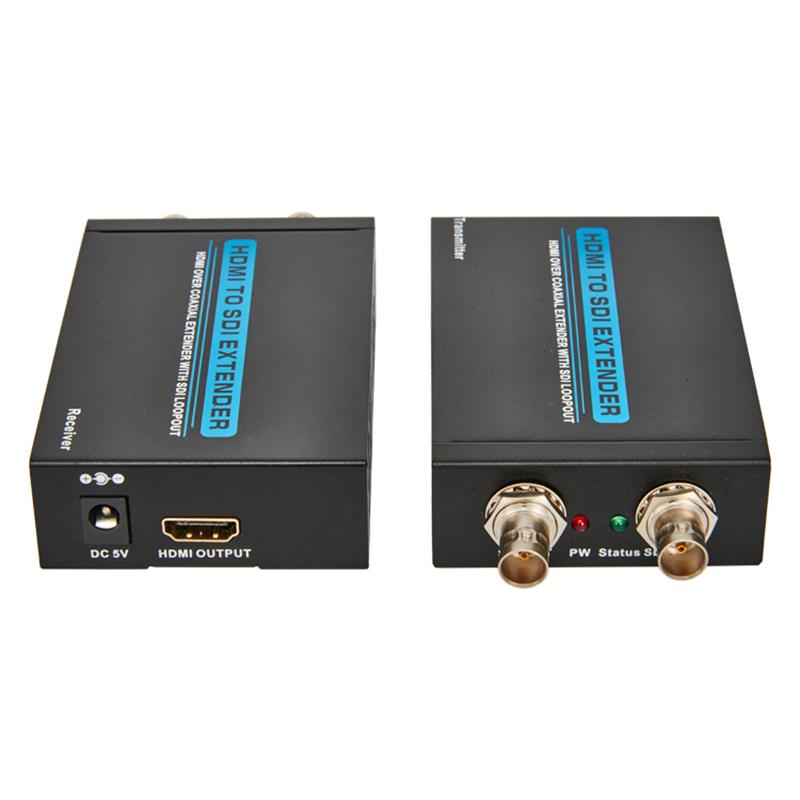

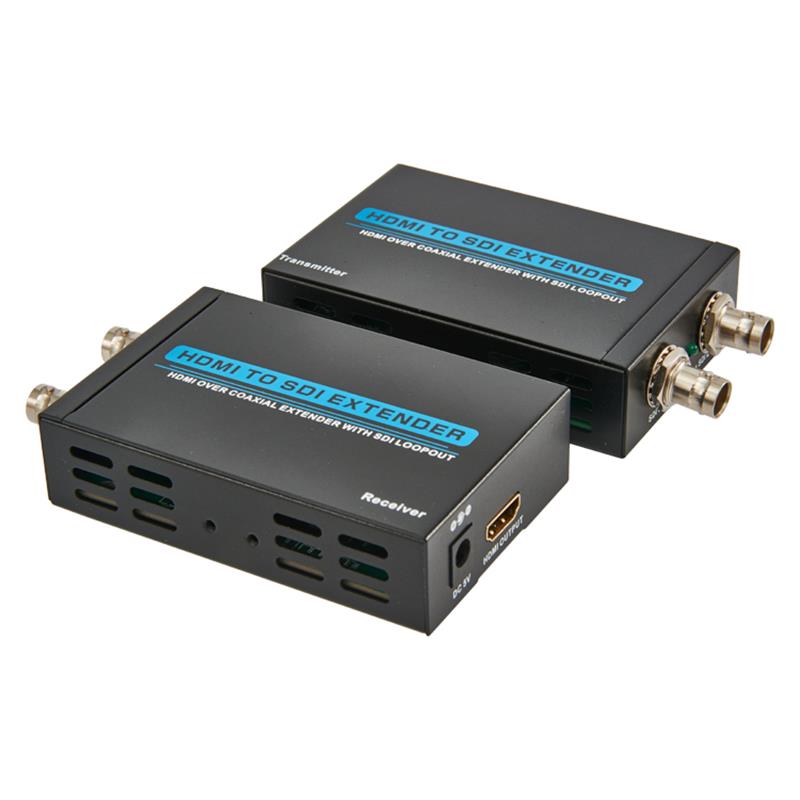

Удлинитель HDMI на SDI 100м Коаксиальный удлинитель HDMI с выходом SDI

Дата выпуска:2019-12-20 15:42

Пять преимуществ продуктов

  • интерфейс SDI работает со скоростью 2,970 г / с, 2,970 / 1.001G / s, 1.485 г / с, 1.485 / 1.001G / s и 270 мб / С.
  • Поддержка учетных часов HDMI: 480i @ 59.94, 576i, 720p @ 50 / 59.94 / 60, 1080i @ 50 / 59.94 / 60, 1080p @ 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60.
  • 480i / 576i - SD - SDI (SMPTE 259M - C, битрейт 270 M bit / s) 720 p / 1080i - HD - SDI (SMPTE 292M, битрейт 1.485 G bit / s или 1.485 / 1.001 G bit / s)
  • 1080p - 3G - SDI (SMPTE 424M / 425M - AB, битрейт 2,970 G bit / s и 2.970 / 1.001 G bit / s)
  • расширение SDI поддерживает расстояние между TX и RX: 100 метров (3G - SDI), 200 метров (HD - SDI) или 300 метров (SD - SDI)

информация о продукте

1.0 Введение

HDMI - расширитель SDI, сигнал HDMI может передаваться на большие расстояния через одноосные кабели, обладающие такими характеристиками, как высокая скорость передачи, отсутствие сжатия, нулевая задержка и т.д., что значительно снижает стоимость передачи сигналов HDMI на большие расстояния на 100 - 300 метров.



функция 2.0

один.интерфейс SDI работает с битрейтом 2.970 G bit / s, 2.970 / 1.001G bit / s, 1.485   G / с, 1.485 / 1.001G / с и 270 мб / С.

2.Поддержка отсчета времени ввода HDMI: 480i / 59.94, 576i, 720p / 50 / 59.94 / 601080i / 50 / 59.94 / 60, 1080p / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60.

три.HDMI - EXTEDNER:

(3.1) 480i / 576i - SD - SD (SMPTE 259M - C, скорость 270M bit / s) 720 p / 1080i - HD - SDI (SMPTE 292M, скорость 1.485 G bit / s или   1.485 / 1.001 г / с)

(3.2) 1080p - 3G - SDI (SMPTE 424M / 425M - AB, битрейт 2,970g bit / s)   и 2. 970 / 1. 001 G / сек)

четыре.расширение SDI поддерживает расстояние между TX и RX: 100 метров (3G - SDI), 200 метров (HD - SDI) или 300 метров (SD - SDI)




3.0 содержимое упаковки

прежде чем пробовать использовать данную машину, проверьте упаковку и убедитесь, что в ней содержатся следующие предметы:

расширение HDMI TX

расширение HDMI RX

5V1A адаптер постоянного тока - x2

Руководство по эксплуатации



4.0 нормы

порт ввода TX - - -

порт вывода TX - - - - 2 x BNC (SDI / HD - SDI / 3G - SDI)

порт ввода RX - - - - - 1 x BNC (SDI / HD - SDI / 3G - SDI)

порт вывода RX - - - - 1 HDMI, 1 BNC (SDI / HD - SDI / 3G - SDI)

скорость передачи SDI - 2,970 G bit / s и 2.970 / 1.001 G bit / s

разрешение на ввоз / вывоз - 480i, 576i, 720p50 / 5 / 9.94, 60, 1080i / 50 / 59.94 / 60     1080p / 23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60

электропитание ----------------------------------------------------------------

ESD модель защиты человека   ±4 кв (контактный разряд)

размер: 100 мм x 65 мм x 25 мм

вес: 365g

рабочая температура: 0°C ~ 40°C / 32°F ~ 104°F

температура хранения ------- 20°C ~ 60°C / - 4°F ~ 140°F

относительная влажность: 20 ~ 90% RH (не конденсация)

потребляемая мощность (максимальное значение) - - - -
