Легенд струйный принтер

ИСПОЛЬЗОВАНИЕ

Оборудование используется для обработки печати символов на печатной плате / FPC / IC / LED, которая заменила традиционную трафаретную печать, чтобы обеспечить высокоточное, высококачественное и эффективное решение для производства символов для производителей печатных плат.

ХАРАКТЕРИСТИКИ

1. Высокая точность: использование специальных прецизионных модулей направляющих движения, сервоуправления, а также технологии многоточечного позиционирования и компенсации.

2. Высокое качество: высокое качество печати символов, высокое качество печати, высокая адгезия

3. Высокая эффективность: благодаря использованию высокопроизводительных систем предварительного отверждения УФ-чернил технология печати с четырьмя печатающими головками позволяет существенно повысить эффективность производства.

4. Удобство для пользователя: варианты печати платформы для различных печатных носителей, программное обеспечение для печати легко работать, легко и легко изучить.

5. Индивидуальные. Аппаратное и программное обеспечение разрабатывается самостоятельно с целью освоения основных технологий и настройки индивидуальных решений для клиентов.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

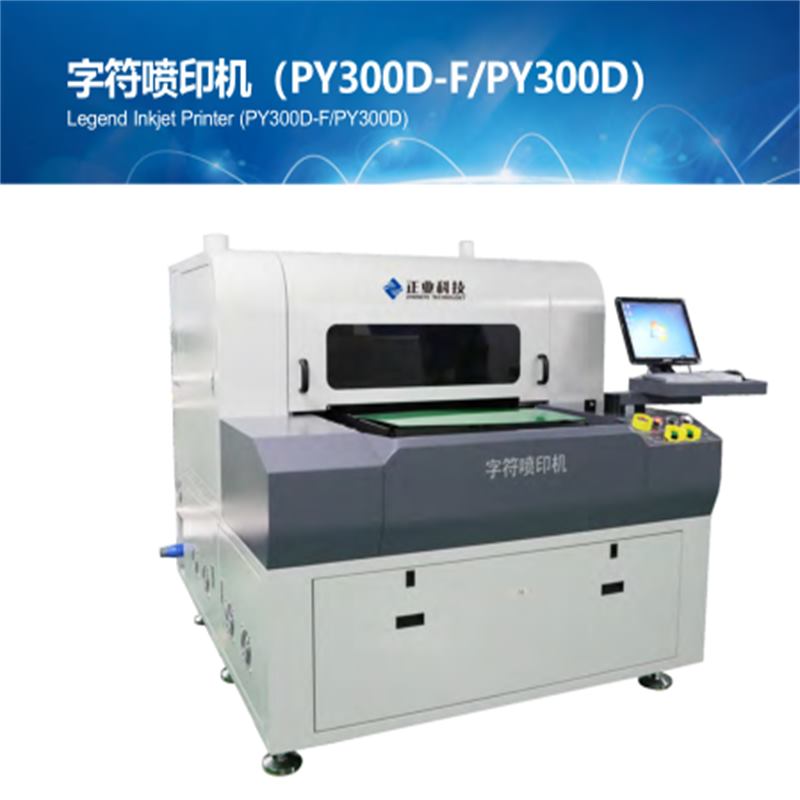

ВЕЩЬ                               PY300D-F                                       PY300D

точность                                               Точность позиционирования: ± 38 мкм

                                      Точность повторения: ± 5 мкм

Качественный                           Разрешение: 720 × 360dpi ~ 1440 × 1440dpi

                                      Минимальная ширина линии: 75 ~ 100 мкм

                                      Минимальная высота символа: 0,5 мм

скорость                     Размеры: 400 × 250мм / 16 '' × 10 ''             Размеры: 610 × 560 мм / 24 '' × 22 ''

                              Массовое производство: 260 сторон / час             Массовое производство: 150 сторон / час

                              Точное разрешение: 220 сторон / ч                 Точное разрешение: 120 сторон / ч

        Примечание: доза расчета скорости печати не включает время загрузки и выгрузки; число   из   заголовок печати: 1024i * 4.

Объекты                             Размер плиты: 730 мм × 621mm (28 '' × 24 '' )

                                        Толщина плиты: 0,1 мм ~ 6 мм (4 ~ 236 мил)

Размеры                       2050mm × 1650mm × 1650mm

(L × W × ЧАС)

Вес                                                                             1450Kg

Автоматическая загрузка               Решение первое: тип манипулятора робота (может автоматически поворачиваться пластины)

и разгрузка                       Решение второе: тип укладчика (не может автоматически поворачиваться пластины)
