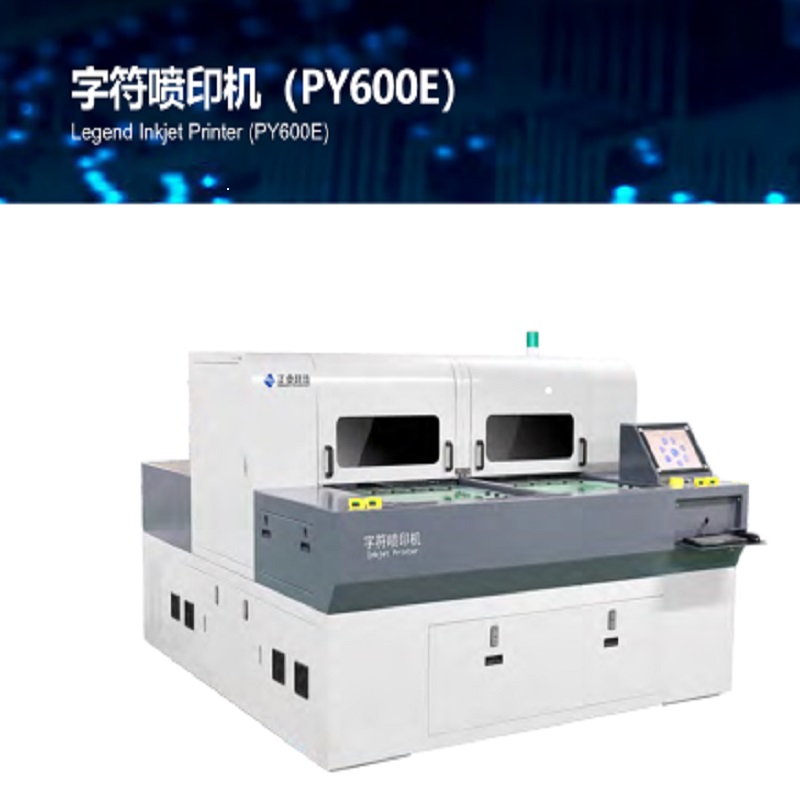

Струйный принтер Legend (PY600E)

ИСПОЛЬЗОВАНИЕ

Это оборудование используется для обработки печати символов на печатной плате / FPC, которая заменила традиционную трафаретную печать, чтобы обеспечить высокоточное, высококачественное и эффективное решение для производства символов для производителей печатных плат / FPC.

ХАРАКТЕРИСТИКИ

1. Высокая точность: применение специальных прецизионных модулей линейных направляющих, высокоточного управления, а также технологии многоточечного позиционирования и компенсации.

2. Высокое качество: высокое качество печати символов, высокое качество печати, высокая адгезия

3. Высокая эффективность: благодаря использованию высокопроизводительных систем предварительного отверждения УФ-чернил технология печати с четырьмя печатающими головками позволяет существенно повысить эффективность производства.

4. Удобство для пользователя: варианты печати платформы для различных печатных носителей, программное обеспечение для печати легко работать, легко и легко изучить.

5. Индивидуальные. Аппаратное и программное обеспечение разрабатывается самостоятельно с целью освоения основных технологий и настройки индивидуальных решений для клиентов.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                                             PY600E

точность                                                       Точность позиционирования: ± 38 мкм

                                                                    Точность повторения: ± 5 мкм

Качественный                                                         Разрешение: 720/1080/1440 точек на дюйм

                                                                    Минимальная ширина линии: 75 ~ 100 мкм

                                                                    Минимальная высота символа: 0,5 мм

скорость                                                           Размеры: 720 × 620 мм / 28ʹʹ × 24ʹʹ

                                                                    Массовое производство: 15 секунд / сторона

                                                                    Точное разрешение: 20 секунд / сторона

                                                                      Примечание: включите время загрузки и выгрузки   4 секунды;

                                                                                номер печатного заголовка: 1024i * 5.

Объекты                                                         Размер пластины: 730 мм × 621 мм (28ʹʹ × 24ʹʹ)

                                                                    Толщина плиты: 0,1 мм ~ 6 мм (4 ~ 236 мил)

Размеры   (Д × Ш × В)                                       L2670 × W2400 × H1790mm

Вес                                                                             4300Kg

Автоматическая загрузка                                       Решение первое: решение для автоматизированной сборочной линии

и разгрузка                                     (два соединения машины печатают спереди и сзади отдельно)

                                                        Решение второе: тип манипулятора робота (может автоматически поворачиваться пластины)
