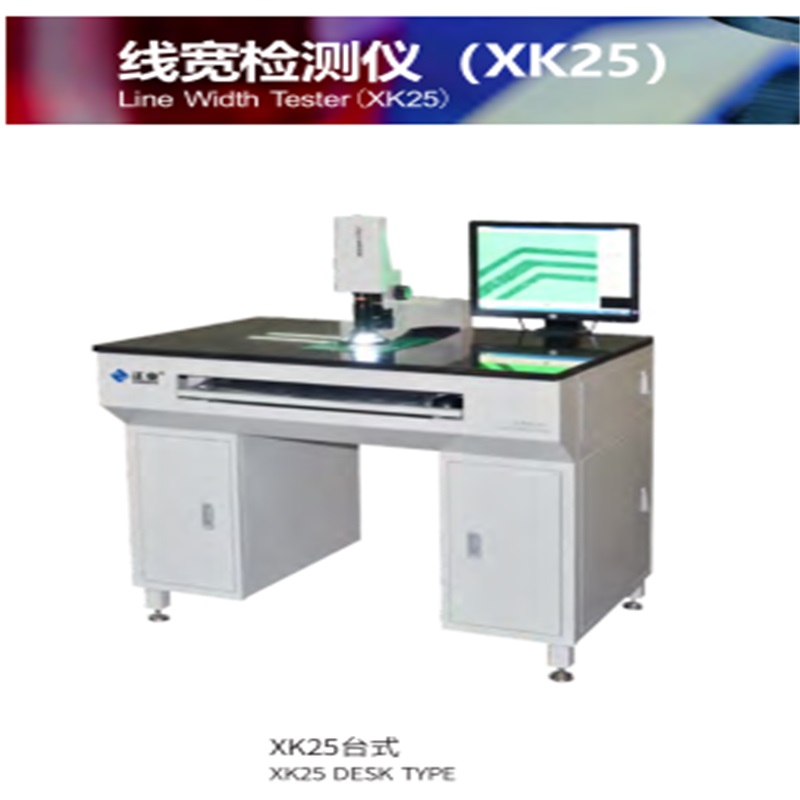

печатная плата   Тестер ширины линии (XK25)

ИСПОЛЬЗОВАНИЕ

Эти приборы пригодны для измерения ширины внутреннего и внешнего диапазона полу-печатной платы после травления (до маскировки припоя). Расстояние между двумя линиями, расстояние между отверстиями и кромкой, диаметры круглых отверстий, глухих отверстий и дуг также могут быть измерены. Кроме того, доступны измерения ширины микросхемы, толщины пленок и ЖК-панелей.

ХАРАКТЕРИСТИКИ

1. Точность: применение высокоточного устройства с фокусным расстоянием, технология обработки изображений, автоматические граничные и субпиксельные алгоритмы.

2. Эффективность:   Красный светодиод позиционирования;

      Автоматическая граничная технология;

      Идеальная функция статистики SPC.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                                                 XK25

точность       Точность измерения                                 ± 1 мкм

                      разрешение                                           0,4 мкм / пиксель ~ 2,7 мкм / пиксель

                      Общее увеличение                                   70X ~ 450X

                      Увеличение оптики                     1.4X ~ 9X непрерывно регулируемый

Объекты         Ширина печатной платы                                                 ≤ 760мм

                    Поле зрения                                   0,53 × 0.4mm ~ 3.3mm × 2,5 мм

                    Ширина линии                                               20 мкм ~ 1200μm

Внешний вид Размер (Д × Ш × В)               960 × 780 × 1280 мм (без компьютера)

  Вес (без компьютера)                                             145 кг
