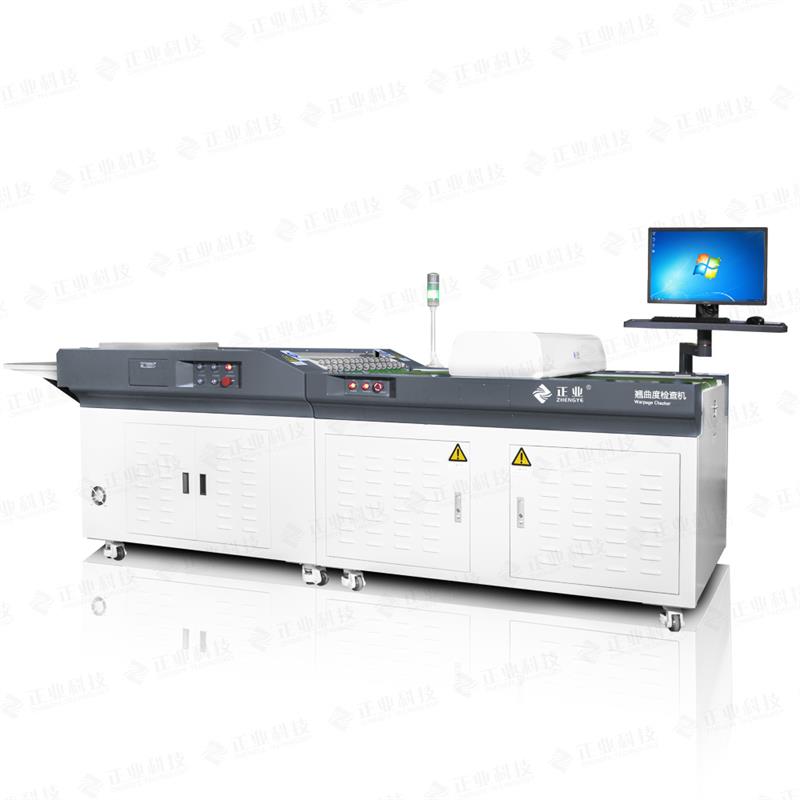

печатная плата   Проверка деформации (QQ1000 / QQ3000)

ИСПОЛЬЗОВАНИЕ

Эта машина используется для обнаружения изгиба и деформации пластины на готовой печатной плате или медной плите и автоматически принимает решения в соответствии с результатами обнаружения.

ХАРАКТЕРИСТИКИ

1. Точность: высокоточный лазерный датчик смещения пластины изгиба пластины становится искаженным значением с высокой стабильностью;

2. Интеллектуальный и эффективный:

      принимать использование высокоскоростной передачи данных, высокоточной платформы, технологии отображения данных изображения в реальном времени;

    T Модульная конструкция, скорость онлайн-обнаружения может достигать 12,5 м / мин, автоматическая идентификация OK / NG и получение соответственно.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                         QQ1000                             QQ 3000

Точность осмотра                                         ± 0,15 мм (стандартный измерительный блок)

Скорость осмотра                                               6,5 м / мин, 12,5 м / мин (опционально)

Объекты           Толщина печатной платы                 0.5mm ~ 5.0mm                     0.5mm ~ 10.0mm

                      коробления                           0.3mm ~ 5.0mm                     0.3mm ~ 5.0mm

                      Размер платы                     Мин: 40 мм × 80 мм               Мин: 80 мм × 40 мм

                                                      (Без разгрузочной пластины)         (Без разгрузочной пластины)

                                                            Макс: 480 мм × 500 мм           Макс: 630 мм × 300 мм

Размер (Д × Ш × В)                                         3510mm × 1160mm × 1050mm

Вес                                                                               450KG
