PCB 2D Code Автоматическая лазерная маркировочная машина

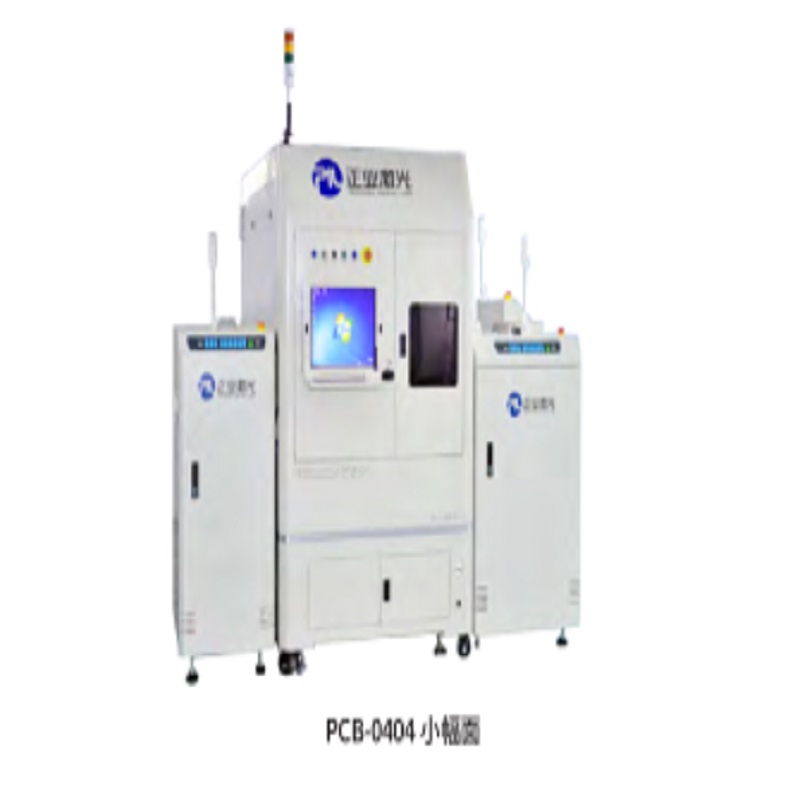

PCB-0404       Маленькая панель

PCB-0707       Средняя панель

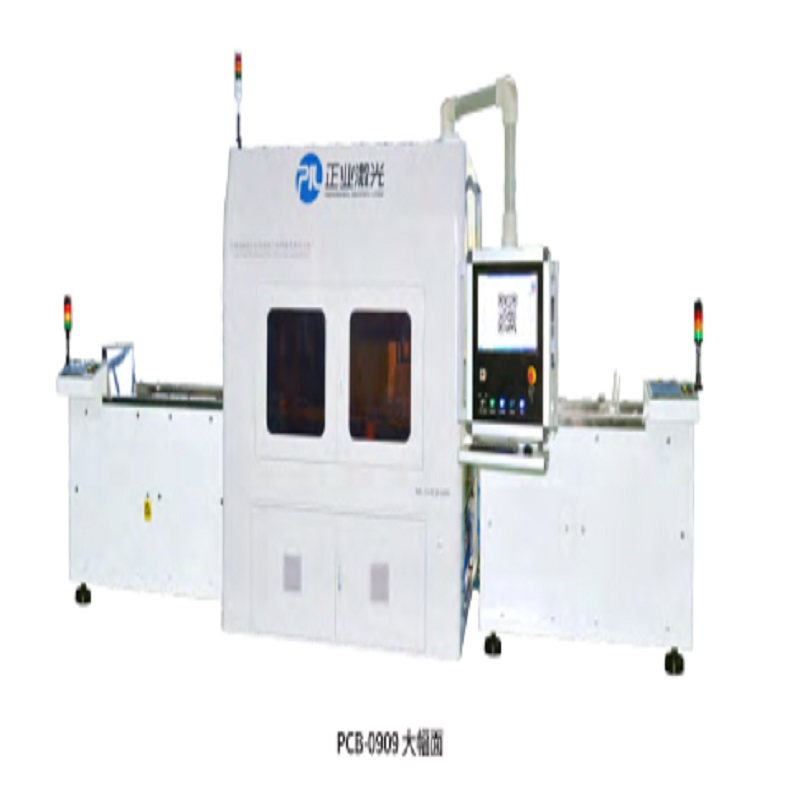

PCB-0909       Большая панель

ИСПОЛЬЗОВАНИЕ

Автоматическая лазерная маркировочная машина с печатным кодом в формате 2D может применяться в отраслях печатных плат, FPC, SMT и др. Он в основном применяется для автоматической маркировки 2D кода на поверхности печатной платы (различные варианты модели машины в зависимости от размера печатной платы), который можно наносить на белое масло, зеленое масло, мазут и другие чернила, а также на поверхность из меди / нержавеющей стали / алюминиевого сплава. Он может автоматически создавать 2D-код, который включает в себя так много информации, такой как заготовка сырья, производственный процесс, партия, производитель, дата производства, имя клиента и т. Д. Для идентификации продукта и отслеживания.

ХАРАКТЕРИСТИКИ

Серийный номер             PCB-0404                   PCB-0707                   PCB-0909

Маленькая панель                   Средняя панель                 Большая панель

            1         Импортированный СО2-лазер, волоконный лазер, зеленый лазер, УФ-лазер, стабильная производительность.

2         Импортированное высокоскоростное зеркальное зеркало, высокая точность обработки и скорость маркировки, стабильная производительность.

3         Простой в использовании программный интерфейс, легко опираться.

4         Автоматически получать рабочий заказ, номер партии продукта, кодировку названия материала, технические характеристики и другую информацию, а также автоматическую маркировку.

5         Автоматическое чтение и сохранение данных 2D-кода, запись и сигнализация, если они недоступны.

6         Автоматические погрузочно-разгрузочные машины могут быть настроены на заказ.

7       Экологичность, меньше расходных материалов, меньше загрязнений, бесплатное обслуживание по сравнению с обычным способом струйной печати.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

Вещь                                                 Маленькая панель                               Средняя панель                               Большая панель

модель                                                 0404                                       0707                                       0909

Тип лазера                                               УФ-лазеры, зеленый лазер, волоконный лазер, CO2-лазер дополнительно

Диапазон маркировки                                                       100 мм × 100 мм (стандартная линза)

Скорость маркировки                                                       Скорость линии может достигать 7000 мм / с

Точность маркировки                                                   ± 0,1мм

применимый   Размер печатной платы       Размер менее 400 × 400 мм;       Размер менее 550 × 650 мм;                 Размер меньше чем

                                        толщина 0,6-5 мм                   толщина 0.1мм-3.5мм             800мм × 800мм;

                                        (можно настроить)                       (можно настроить)                       толщина 0.1мм-3.5мм

                                                                                                                                            (можно настроить)

заявка                     PCB белые чернила, зеленые чернила, синие чернила. черные чернила и другие чернила; меди; нержавеющая сталь; алюминиевый сплав

                                      (в зависимости от типа лазера)

1D код                             Код 39, Код 25, Код 93, Код 128, EAN-13, EAN-8, ISBN и т. Д.

Тип 2D кода                     Datamatrix, QR-код, микро-код ИЛИ, PDF417, код 49, код 16K и т. Д.

Размер 2D-кода                       Минимальный размер 2D-кода 1,5 мм × 1,5 мм (зависит от типа лазера)

Типы персонажей                   Поддерживает шрифты TrueType, один шрифт (JSF), шрифт SHX, растровые шрифты (DMF)

Минимальный символ               0.1mm ~ 0. 4 мм (в зависимости от типа лазера)

Формат файла                           Формат файла DXF, Excel, TXT

Автоматическое позиционирование           Поддерживает автоматическое фото, 2, 3, 4 точки локализации способ

Код автоматического чтения           Чтение 2D-кода автоматически и сохранение данных, тревога, если не удается прочитать

Интеллектуальное производство           Может быть подключен к системе ERP / MES, автоматический доступ к номеру заказа, партия продукта

                                            номер, код материала, информация о товаре и т. д. и код автоматически

Другое Автоматическое                   Автоматические погрузочно-разгрузочные машины могут быть настроены
