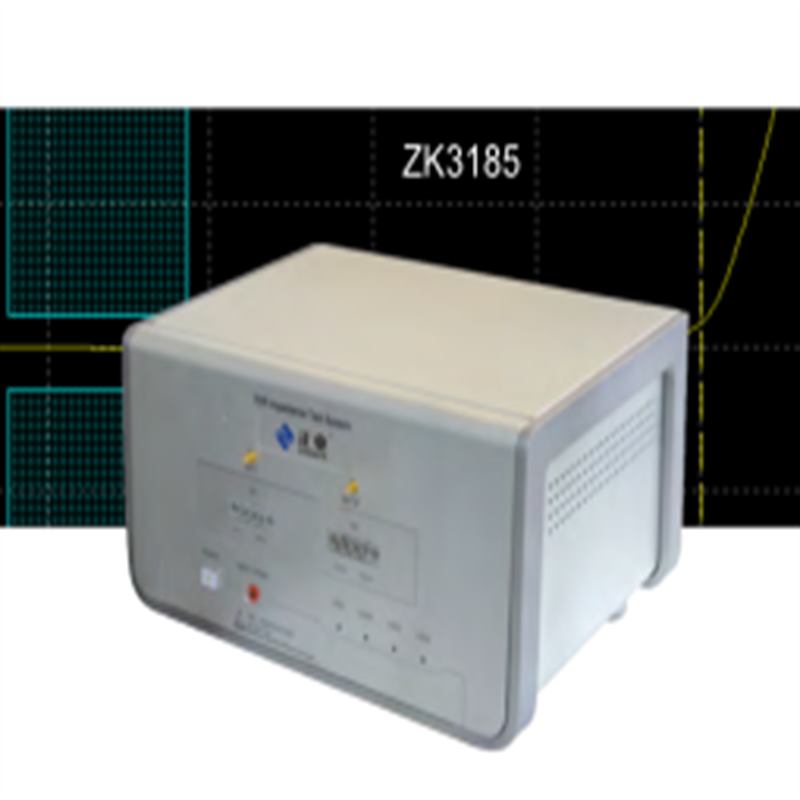

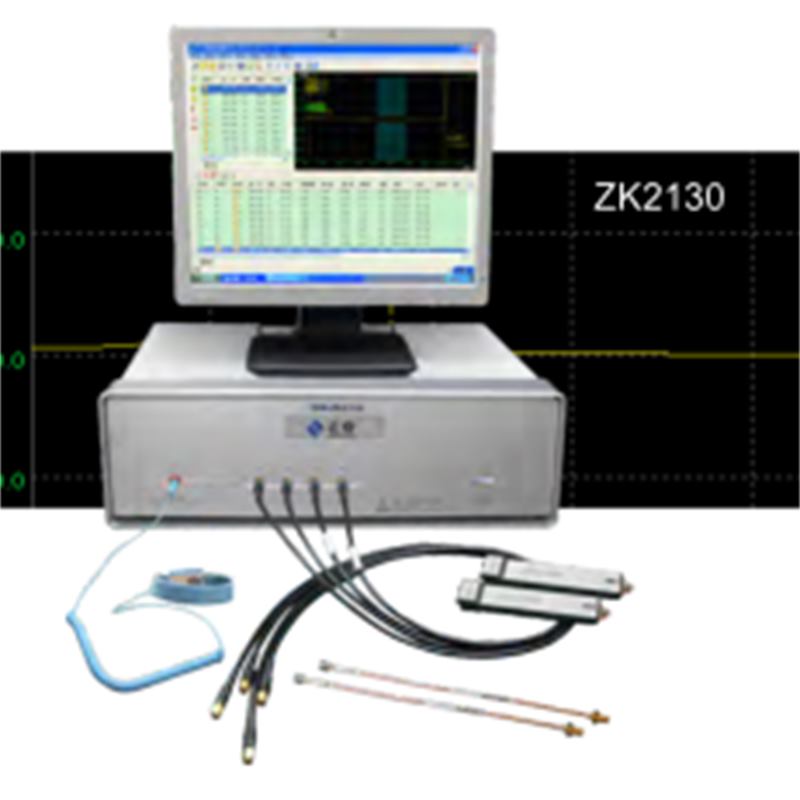

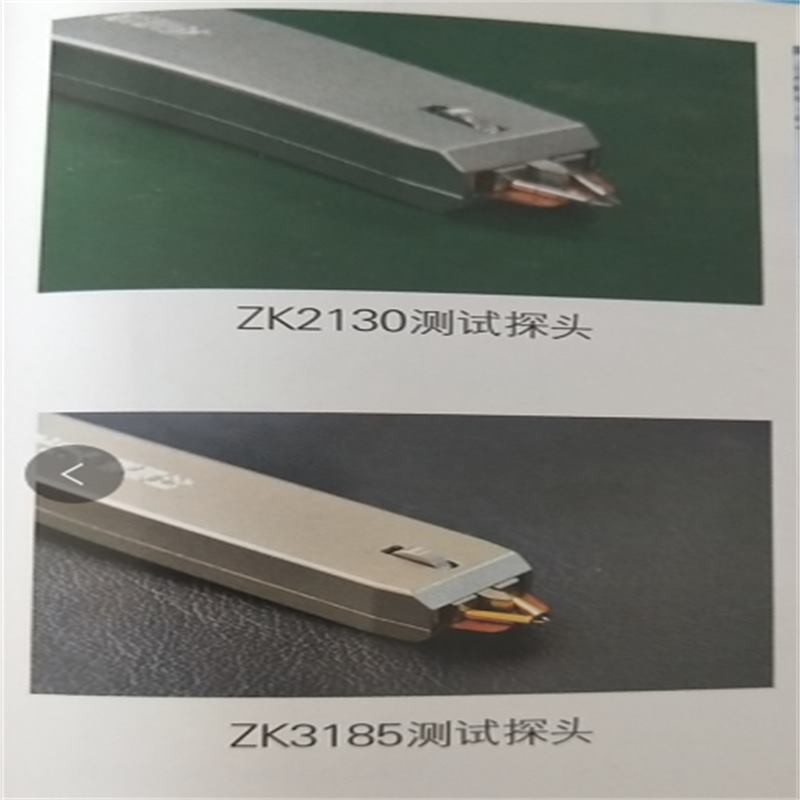

печатная плата   Прибор для измерения импеданса TDR (ZK2130 / ZK3185)

ИСПОЛЬЗОВАНИЕ

Прибор используется для тестирования импеданса и S-параметров высокочастотных плат, что обеспечивает быстрое, точное и экономичное стандартное решение для производителей печатных плат. Это также применимо для проверки сопротивления провода и кабеля.

ХАРАКТЕРИСТИКИ

1. Точность: применение высокоточных пробников, высокочастотного коаксиального переключателя и отражения во временной области, синхронная выборка с высоким разрешением и методика многоточечной калибровки.

2. Эффективно: встроенная процедура тестирования, многозадачная операция с одной кнопкой.

3. Особенности: Отображает анализ формы теста, статистический анализ данных, автоматически записывает данные теста, автоматически генерирует отчет теста и распечатывает, калибровка открыта.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                 ZK2130                                   ZK3185

Точность измерения                                       ± 1% (50 Ом)

Скорость обнаружения                                                 ≦ 1S / точка

Объекты     Контролируемый импеданс

                Диапазон измерений         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Диапазон измерения               0.05m ~ 2m                               0.02m ~ 2m

Пропускная способность волны                                 3GHz                   0.1GH ~ 8.5GH

Тест Потери                                                 /                         Измерение параметров S

Динамический диапазон                                       /                       Реальная производительность измеримого испытанного изделия: > 100dB
