печатная плата   Координатно-измерительная машина

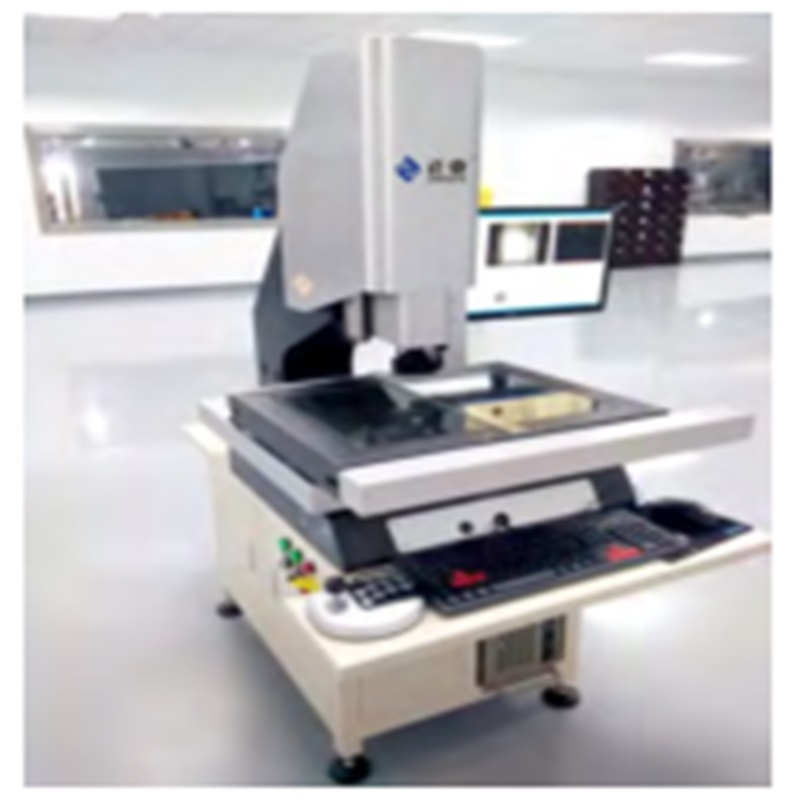

Авто / Ручной Тип Видеоизмерительный Прибор

EC11-4030 / 5040

ИСПОЛЬЗОВАНИЕ

Двумерное измерение включает в себя: точки, линии, круги, прямоугольники, угол, контур, форму, форму поверхности и другие геометрические элементы. Трехмерный измерительный зонд не является обязательным.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                           6050A                     8060A                   120100A               220180A

X.Y.Z Инсульт   (Мм)                 600 × 500 × 200         800 × 600 × 200         1200 × 1000 × 200       2200 × 1800 × 200

Размер загрузчика (Мм)                       698 × 665                 896 × 778               1400 × 1100           2300 × 1900

Максимальная загрузка                                                                       30KG

Основные материалы                                                 00 класс Цзинань темно-зеленый гранит

Объектив Объектив Focal                                                           90мм

Объектив                                                                   0,7 ~ 5X

Всего Макс   увеличение                                                       25 ~ 180

Решетчатое решение                                                               ≦ 0.001мм

Линейная точность                             Е2 u0026 cong; u0026 plusmn; (2,5 + L / 200) мкм                                   Е2 u0026 cong; u0026 plusmn; (3 + L / 150) мкм

Повторите Точность                                                               ≦ ± 3 мкм

Всего машины                   1850 × 1960 × 1800       1950 × 2060 × 1800     2500 × 1800 × 1800   3500 × 3000 × 1900

Размер (L × Ш × В) (Мм)

Всего машины   Вес             1800кг                   2000кг                 3800KG                 7500KG

Измерительное программное обеспечение                                     ASIDA MEASURE VMA 3.00.01

Формат вывода данных               DXF, WORD, EXCEL и т.д .; можно настроить выходной формат

Операционные системы                                                                                 Windows 7

Требование к ПК                                                             IPC-610H

Мощность                                                                       220 В / 50 Гц / 10A

Рабочая среда                   Температура: 20 ° С ± 3 ° С ; Изменение температуры: < 2 ° С / Час;

                                          Влажность: 30 ~ 80%; вибрация < 0.002g, < 15Гц.

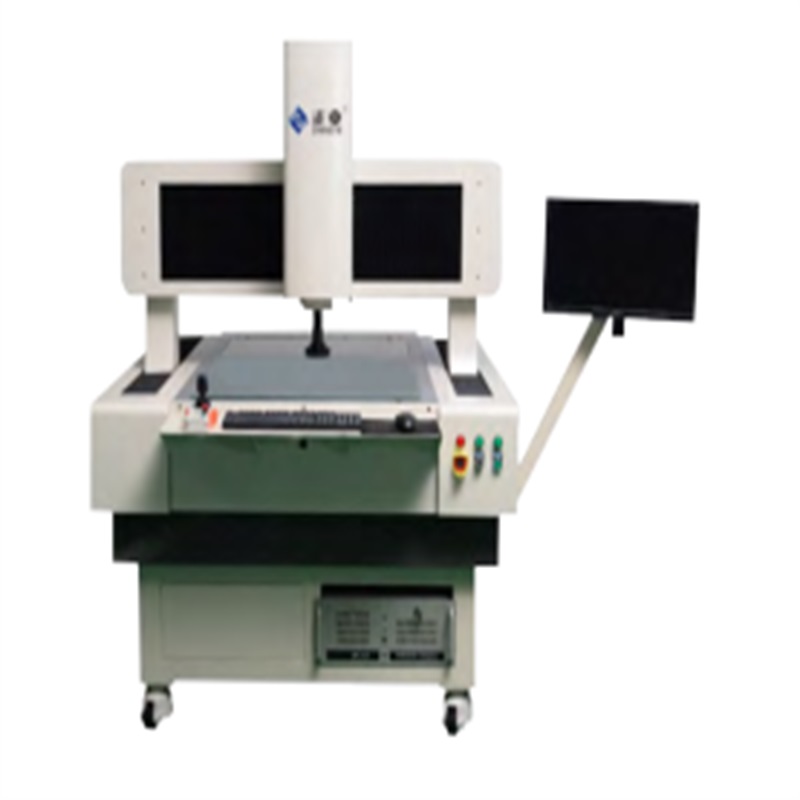

замечание                               1.   Longmen Auto Video Измерительный прибор предназначен для измерения больших размеров, его максимальное измерение

                                                Диапазон может достигать 2500 × 2000 мм, можно настроить различные типы в соответствии с практическими потребностями измерения.

2. Можно настроить большой инструментальный микроскоп, оснащенный металлографическим объективом NIKON, OLYMPUS.
